SQZ-RS Ball joint Catalogue list
Other Bearing No. | Left-hand Thread Product No. | Dimensions | |||||||||||||||||||

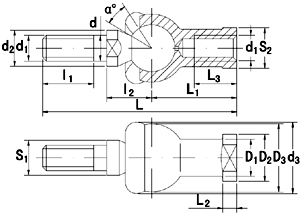

SPEC.1 | SPEC.2 | SPEC.3 | SPEC.4 | d | d1 | d2 | d3 | D1 | D2 | D3 | l1 | l2 | S1 | S2 | L | L1 | L2 | L3 | a | Load ratings | Mass |
SQZ5RS | RBI5RS | SQZL5RS | RBIL5RS | 5 | M5x0.8 | 9 | 20 | 9 | 11 | 17 | 8 | 11 | 7 | 9 | 46 | 24 | 4 | 12 | 15 | 2.8 | 0.025 |
SQZ6RS | RBI6RS | SQZL6RS | RBIL6RS | 6 | M6x1.0 | 10 | 20 | 10 | 13 | 20 | 11 | 12.2 | 8 | 11 | 55.2 | 28 | 5 | 15 | 15 | 3.7 | 0.041 |
SQZ8RS | RBI8RS | SQZL8RS | RBIL8RS | 8 | M8x1.25 | 12 | 24 | 12.5 | 16 | 24 | 12 | 16 | 10 | 14 | 65 | 32 | 5 | 16 | 15 | 5.8 | 0.075 |
SQZ10RS | RBI10RS | SQZL10RS | RBIL10RS | 10 | M10x1.5 | 14 | 30 | 15 | 19 | 28 | 21 | 19.5 | 11 | 17 | 74.5 | 35 | 6.5 | 18 | 15 | 8.4 | 0.12 |
SQZ10RS-1 | RBI10RSB | SQZL10RS-1 | RBIL10RSB | 10 | M10x1.25 | 14 | 30 | 15 | 19 | 28 | 15 | 19.5 | 11 | 17 | 80.5 | 35 | 6.5 | 18 | 15 | 8.4 | 0.12 |
SQZ12RS | RBI12RS | SQZL12RS | RBIL12RS | 12 | M12x1.75 | 17 | 32 | 17.5 | 22 | 32 | 24 | 21 | 15 | 19 | 74.5 | 40 | 6.5 | 20 | 15 | 11 | 0.18 |
SQZ12RS-1 | RBI12RSB | SQZL12RS-1 | RBIL12RSB | 12 | M12x1.25 | 17 | 32 | 17.5 | 22 | 32 | 17 | 21 | 15 | 19 | 91 | 40 | 6.5 | 20 | 15 | 11 | 0.18 |
SQZ14RS | RBI14RS | SQZL14RS | RBIL14RS | 14 | M14x2.0 | 19 | 38 | 20 | 25 | 36 | 28 | 23.5 | 17 | 22 | 84 | 45 | 8 | 25 | 11 | 15 | 0.27 |
SQZ14RS-1 | RBI14RSB | SQZL14RS-1 | RBIL14RSB | 14 | M14x1.5 | 19 | 38 | 20 | 25 | 36 | 22 | 23.5 | 17 | 22 | 109 | 45 | 8 | 25 | 11 | 15 | 0.27 |
SQZ16RS | RBI16RS | SQZL16RS | RBIL16RS | 16 | M16x2.0 | 22 | 44 | 22 | 27 | 40 | 29 | 25.5 | 19 | 22 | 103 | 50 | 8 | 27 | 11 | 15 | 0.36 |
SQZ16RS-1 | RBI16RSB | SQZL16RS-1 | RBIL16RSB | 16 | M16x1.5 | 22 | 44 | 22 | 27 | 40 | 23 | 25.5 | 19 | 22 | 118 | 50 | 8 | 27 | 11 | 15 | 0.36 |
SQZ18RS | RBI18RS | SQZL18RS | RBIL18RS | 18 | M18x1.5 | 23 | 45 | 25 | 31 | 45 | 25 | 31 | 20 | 27 | 112 | 58 | 10 | 32 | 11 | 19 | 0.54 |
SQZ20RS | RBI20RS | SQZL20RS | RBIL20RS | 20 | M20x1.5 | 27 | 50 | 27.5 | 34 | 45 | 25 | 29 | 24 | 30 | 133 | 63 | 10 | 38 | 7.5 | 19 | 0.57 |
SQZ22RS | RBI22RS | SQZL22RS | RBIL22RS | 22 | M22x1.5 | 27 | 52 | 30 | 37 | 50 | 26 | 33 | 24 | 32 | 145 | 70 | 12 | 43 | 7.5 | 23 | 0.76 |
SQZ-RS straight Ball joint housing is made of zinc alloy, it has dust rubber seal.
