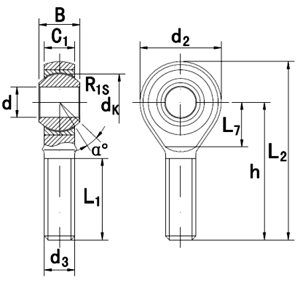

SA-T/K Rod End Catalogue list
Other Bearing No. | Dimensions | Load ratings | ||||||||||||||||||||
SPEC.1 | SPEC.2 | SPEC.3 | SPEC.4 | SPEC.5 | SPEC.6 | SPEC.7 | SPEC.8 | d | d2 | d3 | B | C1 | L1 | L2 | L7 | h | dk | R1s | a | C | C0 | Weight |
SA5T/K | SAKB5F | GAKFR5FW | KA5-D | SAJK5C | POS5EC | TSM5C | DM5 | 5 | 18 | M5x0.8 | 8 | 6 | 19 | 42 | 33 | 11.11 | 0.3 | 13 | 5.7 | 6 | 0.013 | |
SA6T/K | SAKB6F | GAKFR6FW | KA6-D | SAJK6C | POS6EC | TSM6C | DM6 | 6 | 20 | M6x1.0 | 9 | 6.75 | 21 | 46 | 36 | 12.7 | 0.3 | 13 | 7.2 | 7.65 | 0.02 | |
SA8T/K | SAKB8F | GAKFR8FW | KA8-D | SAJK8C | POS8EC | TSM8C | DM8 | 8 | 24 | M8x1.25 | 12 | 9 | 25 | 54 | 42 | 15.875 | 0.3 | 14 | 11.6 | 12.9 | 0.038 | |
SA10T/K | SAKB10F | GAKFR10FW | KA10-D | SAJK10C | POS10EC | TSM10C | DM10 | 10 | 28 | M10x1.5 | 14 | 10.5 | 28 | 62 | 28 | 19.05 | 0.3 | 13 | 14.5 | 18 | 0.055 | |
SA12T/K | SAKB12F | GAKFR12FW | KA12-D | SAJK12C | POS12EC | TSM12C | DM12 | 12 | 32 | M12x1.75 | 16 | 12 | 32 | 70 | 54 | 22.225 | 0.3 | 13 | 17 | 24 | 0.08 | |
SA12-1T/K | SAKB12-1F | GAKFR12-1FW | KA12-1-D | SAJK12-1C | POS12-1EC | TSM12-1C | DM12-1 | 12 | 32 | M12x1.25 | 16 | 12 | 32 | 70 | 54 | 22.225 | 0.3 | 13 | 17 | 24 | 0.08 | |
SA14T/K | SAKB14F | GAKFR14FW | KA14-D | SAJK14C | POS14EC | TSM14C | DM14 | 14 | 36 | M14x2.0 | 19 | 13.5 | 36 | 78 | 18 | 60 | 25.4 | 0.3 | 16 | 24 | 31 | 0.14 |
SA16T/K | SAKB16F | GAKFR16FW | KA16-D | SAJK16C | POS16EC | TSM16C | DM16 | 16 | 42 | M16x2.0 | 21 | 15 | 37 | 87 | 21 | 66 | 28.575 | 0.3 | 15 | 28.5 | 39 | 0.21 |
SA16-1T/K | SAKB16-1F | GAKFR16-1FW | KA16-1-D | SAJK16-1C | POS16-1EC | TSM16-1C | DM16-1 | 16 | 42 | M16x1.5 | 21 | 15 | 37 | 87 | 21 | 66 | 28.575 | 0.3 | 15 | 28.5 | 39 | 0.28 |
SA18T/K | SAKB18F | GAKFR18FW | KA18-D | SAJK18C | POS18EC | TSM18C | DM18 | 18 | 44 | M18x1.5 | 23 | 16.5 | 41 | 94 | 22 | 72 | 31.75 | 0.3 | 15 | 42.5 | 47.5 | 0.28 |
SA20T/K | SAKB20F | GAKFR20FW | KA20-D | SAJK20C | POS20EC | TSM20C | DM20 | 20 | 50 | M20x1.5 | 25 | 18 | 45 | 103 | 25 | 78 | 34.925 | 0.3 | 14 | 42.5 | 57 | 0.38 |
SA22T/K | SAKB22F | GAKFR22FW | KA22-D | SAJK22C | POS22EC | TSM22C | DM22 | 22 | 54 | M22x1.5 | 28 | 20 | 48 | 111 | 27 | 84 | 38.1 | 0.3 | 15 | 57 | 68 | 0.48 |
SA25T/K | SAKB25F | GAKFR25FW | KA25-D | SAJK25C | POS25EC | TSM25C | DM25 | 25 | 60 | M24x2.0 | 31 | 22 | 55 | 124 | 30 | 94 | 42.86 | 0.3 | 15 | 68 | 85 | 0.64 |
SA28T/K | SAKB28F | GAKFR28FW | KA28-D | SAJK28C | POS28EC | TSM28C | DM28 | 28 | 66 | M27x2.0 | 35 | 24 | 62 | 136 | 33 | 103 | 47.63 | 0.3 | 15 | 86 | 107 | 0.8 |
SA30T/K | SAKB30F | GAKFR30FW | KA30-D | SAJK30C | POS30EC | TSM30C | DM30 | 30 | 70 | M30x2.0 | 37 | 25 | 66 | 145 | 35 | 110 | 50.8 | 0.3 | 17 | 88 | 114 | 1.1 |
SA35T/K | SAKB35F | GAKFR35FW | KA35-D | SAJK35C | POS35EC | TSM35C | DM35 | 35 | 81 | M36x2.0 | 43 | 28 | 85 | 180.5 | 40 | 140 | 57.15 | 0.3 | 16 | 1.64 | ||
SA40T/K | SAKB40F | GAKFR40FW | KA40-D | SAJK40C | POS40EC | TSM40C | DM40 | 40 | 91 | M42x2.0 | 49 | 33 | 90 | 195.5 | 45 | 150 | 66.67 | 0.3 | 17 | 2.3 | ||
SA50T/K | SAKB50F | GAKFR50FW | KA50-D | SAJK50C | POS50EC | TSM50C | DM50 | 50 | 117 | M48x2.0 | 60 | 45 | 105 | 243.5 | 58 | 185 | 82.5 | 0.3 | 12 | 4.8 |
Findbearing.com supplies high quality SA-T/K Rod ends.
Note:
– Steel/PTFE composite material, maintenance free.
– The SA-T/K series are composed of radial shperical plain bearing (G – PW) and rod body.
– It is the same series with SI-T/K, but with male thread.
– Surface of the rod body is white zinc plated.
