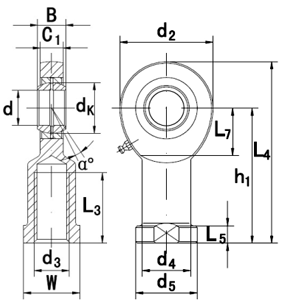

SI-ES Rod End Catalogue list
Other bearing No. | Dimension | Load ratings | ||||||||||||||||||||
SPEC.1 | SPEC.2 | SPEC.3 | SPEC.4 | SPEC.5 | SPEC.6 | d | d3 | B | C1 | L3 | W | d2 | h1 | L4 | L5 | d4 | d5 | dk | a≈ | Cr | Cor | Mass |
SI6E | SIL6E | GIR6DO | EJ6 | GIR6E | 6 | M6x1.0 | 6 | 4.4 | 11 | 11 | 21 | 30 | 40.5 | 5 | 10 | 13 | 10 | 13 | 3.4 | 8.15 | 0.021 | |
SI8E | SIL8E | GIR8DO | EJ8 | GIR8E | 8 | M8x1.25 | 8 | 6 | 15 | 14 | 24 | 36 | 48 | 5 | 12.5 | 16 | 13 | 15 | 5.5 | 12.9 | 0.039 | |
SI10E | SIL10E | GIR10DO | EJ10 | GIR10E | 10 | M10x1.5 | 9 | 7 | 20 | 17 | 29 | 43 | 57.5 | 6.5 | 15 | 19 | 16 | 12 | 8.15 | 17.6 | 0.061 | |
SI12E | SIL12E | GIR12DO | EJ12 | GIR12E | 12 | M12x1.75 | 10 | 8 | 23 | 19 | 34 | 50 | 67 | 6.5 | 17.5 | 22 | 18 | 11 | 10.8 | 24.5 | 0.096 | |
SI15ES | SIL15ES | GIR15DO | EJ15 | GIR15ES | SIA15ES | 15 | M14x2.0 | 12 | 10 | 30 | 22 | 40 | 61 | 81 | 8 | 21 | 26 | 22 | 8 | 17 | 36 | 0.18 |
SI17ES | SIL17ES | GIR17DO | EJ17 | GIR17ES | SIA17ES | 17 | M16x2.0 | 14 | 11 | 34 | 27 | 46 | 67 | 90 | 10 | 24 | 30 | 25 | 10 | 21.2 | 45 | 0.22 |
SI20ES | SIL20ES | GIR20DO | EJ20 | GIR20ES | SIA20ES | 20 | M20x1.5 | 16 | 13 | 40 | 32 | 53 | 77 | 103.5 | 10 | 27.5 | 35 | 29 | 9 | 30 | 60 | 0.35 |
SI25ES | SIL25ES | GIR25DO | EJ25 | GIR25ES | SIA25ES | 25 | M24x2.0 | 20 | 17 | 48 | 36 | 64 | 94 | 126 | 12 | 33.5 | 42 | 35.5 | 7 | 48 | 83 | 0.64 |
SI30ES | SIL30ES | GIR30DO | EJ30 | GIR30ES | SIA30ES | 30 | M30x2.0 | 22 | 19 | 56 | 41 | 73 | 110 | 146.5 | 15 | 40 | 50 | 40.7 | 6 | 62 | 110 | 0.93 |
SI35ES | SIL35ES | GIR35DO | EJ35 | GIR35ES | SIA35ES | 35 | M36x3.0 | 25 | 21 | 60 | 50 | 82 | 125 | 166 | 15 | 47 | 58 | 47 | 6 | 80 | 146 | 1.3 |
SI40ES | SIL40ES | GIR40DO | EJ40 | GIR40ES | SIA40ES | 40 | M39x3.0 | 28 | 23 | 65 | 55 | 92 | 142 | 188 | 18 | 52 | 65 | 53 | 7 | 100 | 180 | 2 |
SI40-1ES | SIL40-1ES | GIR40-1DO | EJ40-1 | GIR40-1ES | SIA40-1ES | 40 | M42x3.0 | 28 | 23 | 65 | 55 | 92 | 142 | 188 | 18 | 52 | 65 | 53 | 7 | 100 | 180 | 1.96 |
SI45ES | SIL45ES | GIR45DO | EJ45 | GIR45ES | SIA45ES | 45 | M42x3.0 | 32 | 27 | 65 | 60 | 102 | 145 | 196 | 20 | 58 | 70 | 60 | 7 | 127 | 240 | 2.5 |
SI45-1ES | SIL45-1ES | GIR45-1DO | EJ45-1 | GIR45-1ES | SIA45-1ES | 45 | M45x3.0 | 32 | 27 | 65 | 60 | 102 | 145 | 196 | 20 | 58 | 70 | 60 | 7 | 127 | 240 | 2.44 |
SI50ES | SIL50ES | GIR50DO | EJ50 | GIR50ES | SIA50ES | 50 | M45x3.0 | 35 | 30 | 68 | 65 | 112 | 160 | 216 | 20 | 62 | 75 | 66 | 6 | 156 | 290 | 3.5 |
SI50-1ES | SIL50-1ES | GIR50-1DO | EJ50-1 | GIR50-1ES | SIA50-1ES | 50 | M52x3.0 | 35 | 30 | 68 | 65 | 112 | 160 | 216 | 20 | 62 | 75 | 66 | 6 | 156 | 290 | 3.4 |
SI60ES | SIL60ES | GIR60DO | EJ60 | GIR60ES | SIA60ES | 60 | M52x3.0 | 44 | 38 | 70 | 75 | 135 | 175 | 242.5 | 20 | 70 | 88 | 80 | 6 | 245 | 450 | 5.5 |
SI60-1ES | SIL60-1ES | GIR60-1DO | EJ60-1 | GIR60-1ES | SIA60-1ES | 60 | M60x4.0 | 44 | 38 | 70 | 75 | 135 | 175 | 242.5 | 20 | 70 | 88 | 80 | 6 | 245 | 450 | 5.38 |
SI70ES | SIL70ES | GIR70DO | EJ70 | GIR70ES | SIA70ES | 70 | M56x4.0 | 49 | 42 | 80 | 85 | 160 | 200 | 280 | 20 | 80 | 98 | 92 | 6 | 315 | 610 | 8.6 |
SI70-1ES | SIL70-1ES | GIR70-1DO | EJ70-1 | GIR70-1ES | SIA70-1ES | 70 | M72x4.0 | 49 | 42 | 80 | 85 | 160 | 200 | 280 | 20 | 80 | 98 | 92 | 6 | 315 | 610 | 8.42 |
SI80ES | SIL80ES | GIR80DO | EJ80 | GIR80ES | SIA80ES | 80 | M64x4.0 | 55 | 47 | 85 | 100 | 180 | 230 | 320 | 25 | 95 | 110 | 105 | 6 | 400 | 750 | 12 |
SI80-1ES | SIL80-1ES | GIR80-1DO | EJ80-1 | GIR80-1ES | SIA80-1ES | 80 | M80x4.0 | 55 | 47 | 85 | 100 | 180 | 230 | 320 | 25 | 95 | 110 | 105 | 6 | 400 | 750 | 11.8 |
Findbearing.com supplies high quality SI-ES Rod ends.
Note:
– Steel/Steel, maintenance required.
– The SI-ES(2RS) series are composed of radial shperical plain bearing (GE – ES 2RS) and rod body.
– SIL means rod body with left-hand female thread.
– Surface of the rod body is white zinc plated.
– From SI6E to SI12E has no lubricating hole or grease nipple.
– Sealed structure is available for those items with inner diameter of over 15mm.
