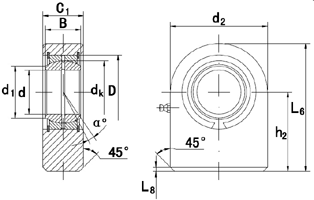

GF-DO Rod End Catalogue list
Other Bearing No. | Dimensions | Load ratings | ||||||||||||||
SPEC.1 | SPEC.2 | SPEC.3 | SPEC.4 | d | d1 | d2 | B | C1 | h2 | dk | L6 | L8 | α | Cr | Cor | Mass |
GF15DO | SCF15ES | SF15ES | GF15DO2RS | 15 | 18.4 | 45 | 12 | 16 | 31 | 22 | 53.5 | 2 | 8 | 17 | 53 | 0.22 |
GF16DO | SCF16ES | SF16ES | GF16DO2RS | 16 | 20.7 | 48 | 14 | 17.5 | 35 | 25 | 59 | 2 | 10 | 21.2 | 59 | 0.29 |
GF17DO | SCF17ES | SF17ES | GF17DO2RS | 17 | 20.7 | 48 | 14 | 17.5 | 35 | 25 | 59 | 2 | 10 | 21.1 | 65 | 0.29 |
GF20DO | SCF20ES | SF20ES | GF20DO2RS | 20 | 24.2 | 50 | 16 | 19 | 38 | 29 | 63 | 2 | 9 | 30 | 67 | 0.35 |
GF25DO | SCF25ES | SF25ES | GF25DO2RS | 25 | 29.3 | 55 | 20 | 23 | 45 | 35.5 | 72.5 | 2 | 7 | 48 | 69.5 | 0.53 |
GF30DO | SCF30ES | SF30ES | GF30DO2RS | 30 | 34.2 | 65 | 22 | 28 | 51 | 40.7 | 83.5 | 2 | 6 | 62 | 118 | 0.87 |
GF35DO | SCF35ES | SF35ES | GF35DO2RS | 35 | 39.8 | 83 | 25 | 30 | 61 | 47 | 102.5 | 2 | 6 | 80 | 196 | 1.5 |
GF40DO | SCF40ES | SF40ES | GF40DO2RS | 40 | 45 | 100 | 28 | 35 | 69 | 53 | 119 | 3 | 7 | 100 | 300 | 2.4 |
GF45DO | SCF45ES | SF45ES | GF45DO2RS | 45 | 50.8 | 110 | 32 | 40 | 77 | 60 | 132 | 3 | 7 | 127 | 380 | 3.4 |
GF50DO | SCF50ES | SF50ES | GF50DO2RS | 50 | 55.9 | 123 | 35 | 40 | 88 | 66 | 149.5 | 3 | 6 | 156 | 440 | 4.4 |
GF60DO | SCF60ES | SF60ES | GF60DO2RS | 60 | 66.8 | 140 | 44 | 50 | 100 | 80 | 170 | 4 | 6 | 245 | 570 | 7.1 |
GF70DO | SCF70ES | SF70ES | GF70DO2RS | 70 | 77.9 | 164 | 49 | 55 | 115 | 92 | 197 | 4 | 6 | 315 | 695 | 10.5 |
GF80DO | SCF80ES | SF80ES | GF80DO2RS | 80 | 89.4 | 180 | 55 | 60 | 141 | 105 | 231 | 4 | 6 | 400 | 780 | 15 |
GF90DO | SCF90ES | SF90ES | GF90DO2RS | 90 | 98.0 | 226 | 60 | 65 | 150 | 115 | 263 | 4 | 5 | 490 | 1340 | 23.5 |
GF100DO | SCF100ES | SF100ES | GF100DO2RS | 100 | 109.5 | 250 | 70 | 70 | 170 | 130 | 295 | 4 | 7 | 610 | 1500 | 31.5 |
GF110DO | SCF110ES | SF110ES | GF110DO2RS | 110 | 121.2 | 295 | 70 | 80 | 185 | 140 | 332.5 | 4 | 6 | 655 | 2160 | 48.5 |
GF120DO | SCF120ES | SF120ES | GF120DO2RS | 120 | 135.5 | 360 | 85 | 90 | 210 | 160 | 390 | 4 | 6 | 950 | 3250 | 79 |
GF-DO is composed of a spherical plain bearing GE-ES(2RS) and rod end housing.
– It has lubricating hole and grease nipple design, maintenance required.
– Housing has weldable base.
