SNG500

SNG500 bearing housing catalogue list

SNG500 bearing housing SNG500 bearing housing SNG500 bearing housing SNG500 bearing housing

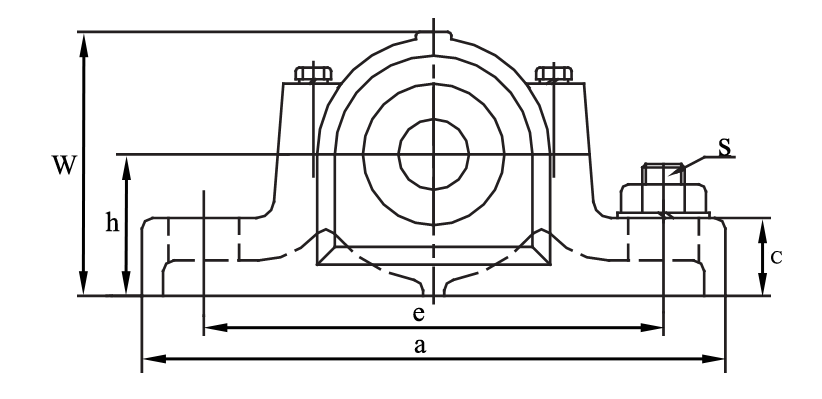

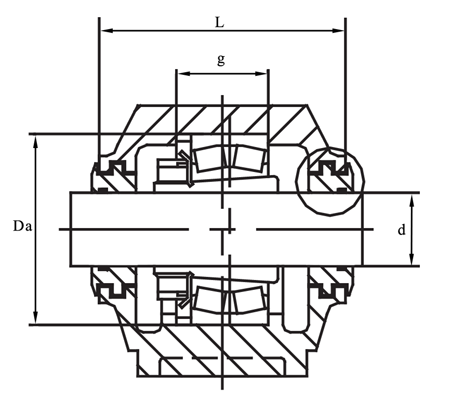

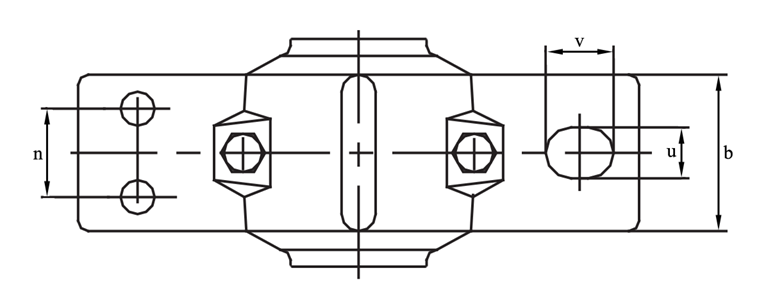

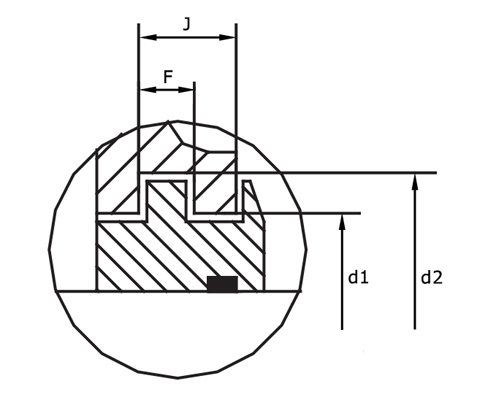

Dimension
SPEC.1 d H a e b u v C w L d1 d2 n J F g Da MS1 MS2 Weight
SNG507 30 50 185 150 52 13 20 22 92 82 46.5 54.5 7.5 5 34 72 M10 2.4
SNG508-607 35 60 205 170 60 15 20 25 106 85 51.5 59.5 7.5 5 39 80 M12 3.2
SNG509 40 60 205 170 60 15 20 25 109 85 56.5 64.5 8.5 5 30 85 M12 3.5
SNG510-608 45 60 205 170 60 15 20 25 112 90 62 70.5 8.5 5 41 90 M12 3.85
SNG511-609 50 70 255 210 70 18 23 28 127 95 67 75.5 35 8.5 5 44 100 M16 M12 5.2
SNG512-610 55 70 255 210 70 18 23 30 133 105 72 80.5 35 8.5 5 48 110 M16 M12 6.7
SNG513-611 60 80 275 230 80 18 24 30 148 110 77 85.5 35 8.5 5 51 120 M16 M12 7.9
SNG515-612 65 80 280 230 80 18 26 30 154 115 87 95.5 40 8.5 5 56 130 M16 M12 7.7
SNG516-613 70 95 315 260 90 22 27 32 175 120 92.5 101 40 10.5 5 58 140 M20 M12 11
SNG517 75 95 320 260 90 22 30 32 181 125 97.5 106 50 10.5 5 61 150 M20 M12 12.7
SNG518-615 80 100 345 290 100 22 27 35 192 140 102.5 111 50 10.5 5 65 160 M20 M16 14.8
SNG519-616 85 112 345 290 100 22 27 35 209 145 131 141 50 11.5 6 68 170 M20 M16 15.5
SNG520-617 90 112 380 320 110 26 32 40 215 160 137.5 147.5 60 11.5 6 70 180 M24 M16 18.4
SNG522-619 100 125 410 350 120 26 32 45 239 175 147.5 157.5 70 11.5 6 80 200 M24 M16 24.8
SNG524-620 110 140 410 350 120 26 32 45 271 185 157.5 167.5 70 11.5 6 86 215 M24 M16 32.2
SNG526 115 150 445 380 130 28 35 50 290 190 167.5 177.5 70 13 6 90 230 M24 M20 39.8
SNG528 125 150 500 420 150 35 42 50 302 205 177.5 187.5 80 13 6 98 250 M30 M24 48.8
SNG530 135 160 530 450 160 35 42 60 323 220 192.5 202.5 90 13.5 6 106 270 M30 M24 56.5
SNG532 140 170 550 470 160 35 42 60 344 235 202.5 212.5 90 13.5 6 114 290 M30 M24 63.5

– Inter exchangeable with SNL, SNH, SNU, SNA, SNK housings.
– Available on customized footer designs including solid base according to requirement
– gray cast iron GG20 and nodular cast iron GGG40 material available
