SN500

SN500 bearing housing catalogue list

SN500 bearing housing SN500 bearing housing SN500 bearing housing

SN500 bearing housingSN500 bearing housing

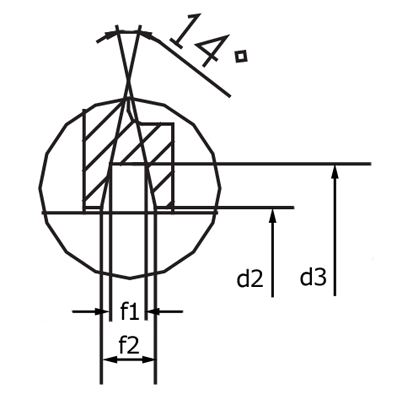

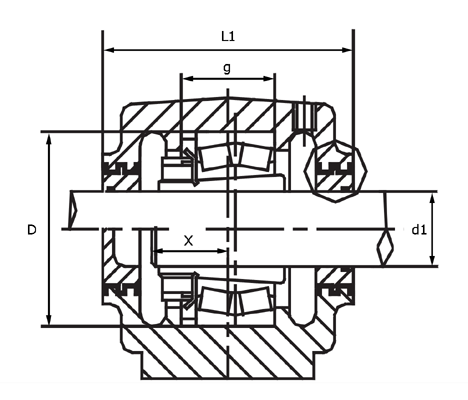

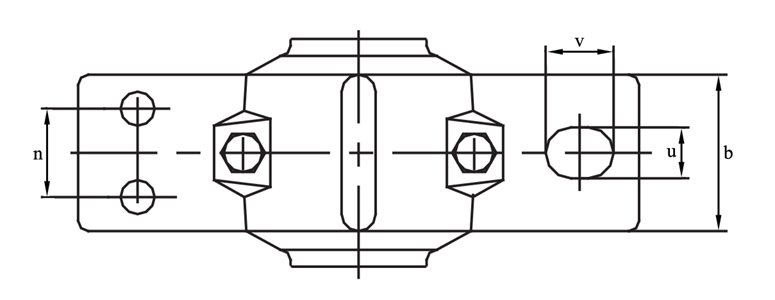

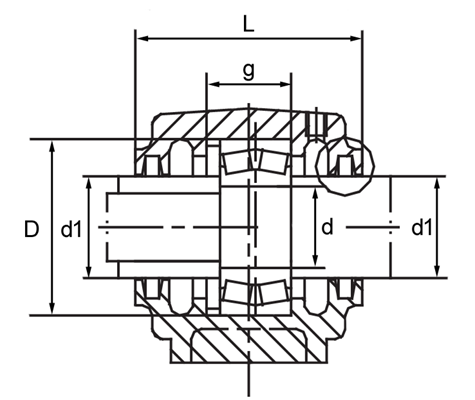

Dimension
SPEC.1 d1 d1 D a b c g h L L1 W n m s u v x d2 d3 f1 f2
SN505 20 3/4 52 165 46 22 25 40 67 70 75 25 130 M12 15 20 22 21.5 31 3 4.2
SN506 25 1 62 185 52 22 30 50 77 80 90 25 150 M12 15 20 22 26.5 38 4 5.4
SN507 30 1-1/8 72 185 52 22 33 50 82 85 95 25 150 M12 15 20 24 31.5 43 4 5.4
SN508 35 1-1/4 80 205 60 25 33 60 85 90 110 30 170 M12 15 20 26 36.5 48 4 5.4
SN509 40 1-1/2 85 205 60 25 31 60 85 90 112 30 170 M12 15 20 28 41.5 53 4 5.4
SN510 45 1-3/4 90 205 60 25 33 60 90 95 115 30 170 M12 15 20 28 46.5 58 4 5.4
SN511 50 2 100 255 70 28 33 70 95 100 130 35 210 M16 18 23 30 51.5 67 5 6.9
SN512 55 2-1/8 110 255 70 30 38 70 105 110 135 35 210 M16 18 23 32 56.5 72 5 6.9
SN513 60 2-1/4 120 275 80 30 43 80 110 115 150 40 230 M16 18 23 36 62 77 5 6.8
SN515 65 2-1/2 130 280 80 30 41 80 115 120 155 40 230 M16 18 23 38 67 82 5 6.8
SN516 70 2-3/4 140 315 90 32 43 95 120 125 175 50 260 M20 22 27 40 72 89 6 8.1
SN517 75 3 150 320 90 32 46 95 125 130 185 50 260 M20 22 27 42 77 94 6 8.1
SN518 80 3-1/4 160 345 100 35 62.4 100 145 150 195 50 290 M20 22 27 50 82 99 6 8.1
SN519 85 170 345 100 35 53 112 140 145 210 50 290 M20 22 27 52 87 104 6 8.1
SN520 90 3-1/2 180 380 110 40 70.3 112 160 165 218 60 320 M24 26 32 54 92 111 7 9.30
SN522 100 4 200 410 120 45 80 125 175 180 240 70 350 M24 26 32 60 102 125 8 10.8
SN524 110 4-1/4 215 410 120 45 86 140 185 190 270 70 350 M24 26 32 64 113 135 8 10.7
SN526 115 4-1/2 230 445 130 50 90 150 190 195 290 70 380 M24 28 36 64 118 140 8 10.7
SN528 125 5 250 500 150 50 98 150 205 210 305 80 420 M30 33 42 70 128 154 9 12.2
SN530 135 5-1/4 270 530 160 60 106 160 220 225 325 90 450 M30 33 42 76 138 164 9 12.2
SN532 140 5-1/2 290 550 160 60 114 170 235 240 345 90 470 M30 33 42 80 143 173 10 13.7

Note:
– solid base and nodular cast iron GGG40 material also available for heavy load and impact force.

Related products:

22200 spherical-roller-bearing   |  1200 self-aligning ball bearing   |  2200 self-aligning ball bearing   |   SNL3000  |   SNL500  |   SNG500  |   SNU500
